六面外観検査機

製品の概要

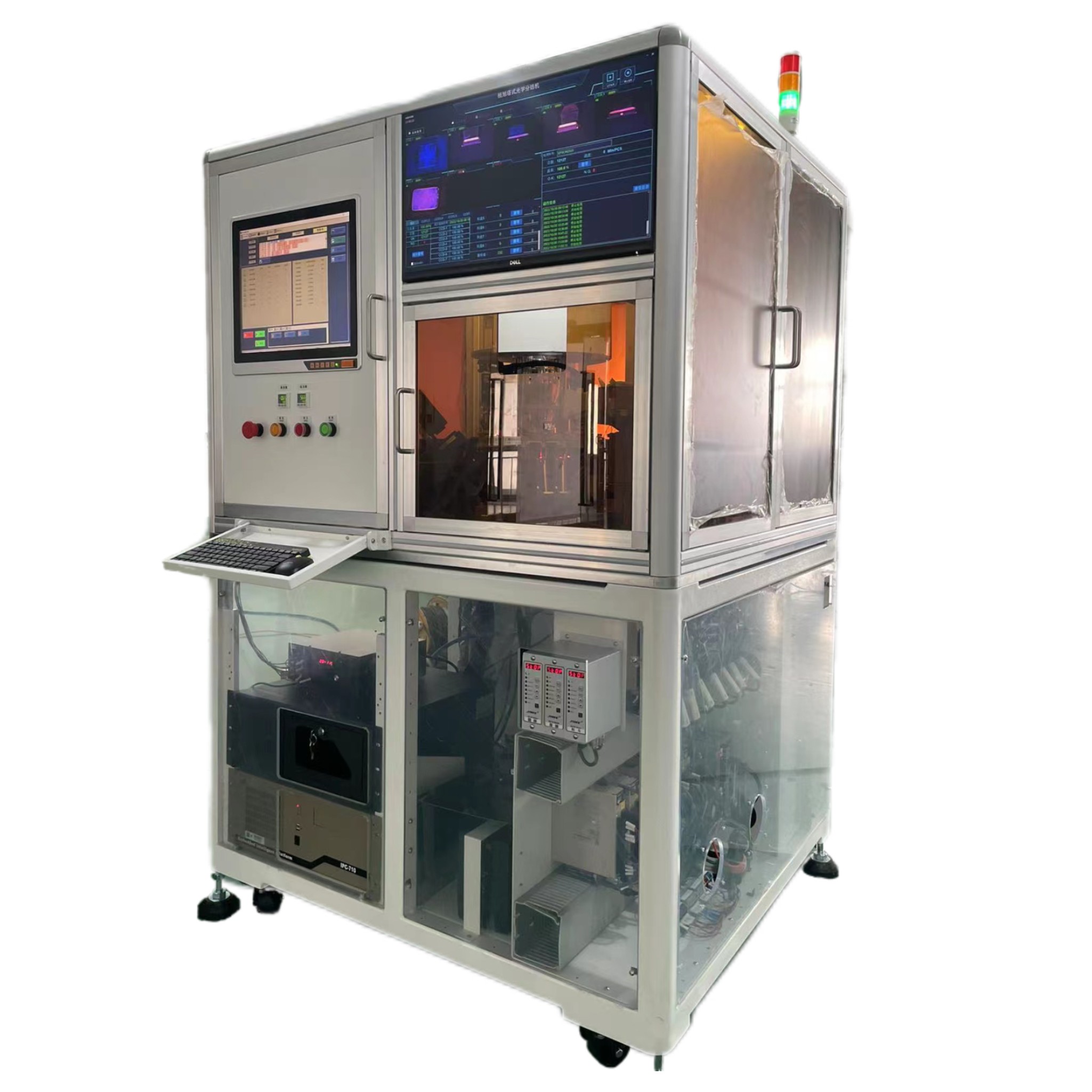

六面外観検査機は集積回路チップの外観検査に使用され、回転式の運動形式で、検査対象の各面を工業ＣＣＤで写真を撮って分析し、最終的には判定の結果によって分類されます。水晶振動シリーズの六面外観検査機は石英水晶振動業界の全シリーズ製品に適応でき、デバイスの6つの表面の外観欠陥と複雑な欠陥を検査するために使用されます。

Model：HXWG-2520

Size：1200*1030*1800

UPH:≥8000pcs/H

性能指標

UPH: 8000pcs/h
空跑UPH: 25k~30k
MTBA>120min
MTBF>168H
检测漏检率＜0.4%
人员配置3~5台/人
重量：700-800 kg
占地面积：1200mm*1030mm

特色ある機能

隠裂（肉眼で見えにくいクラック）検測能力：特色ある隠裂検測能力。普通の欠陥検測と違い、隠裂検測は光源の選択及び視覚システムのラーニング能力に対する要求はさらに高いです。
多方向露光技術：複雑欠陥検出に対応するために、多方向高速逐次露光撮影、最終的に各方向の画像を合成して分析する技術を開発しました。

ソフトウェア機能

運動制御は上位機開発に基づいて開発されます；
設備はGPIB/TTL/RS 232通信機能が備えています；
SESGEM通信機能を備えています
画像はディープラーニング機能を備え、画像生成過程において絶えずの学習・アップグレードにより正確率を高めていきます。
ノズル自動校正機能を備えています。
権限レベルによる管理システムを搭載しています。

モジュールシステム

フィードシステム
位置合わせ補正システム
側面検査システム
正面検査システム
底面検査システム
ソーティング検査ム
